盾構頂管施工泥水分離系統原理

• 2019-03-15 14:31
• Brightway
• 泥水分離系統(21)盾構施工技術(3)

盾構頂管施工技術是非開挖方式中的一種技術，是暗挖法施工中的一種全機械化施工方法，它是將盾構機械在地中推進，通過盾構外殼和管片支承四周圍巖防止發生往隧道內的坍塌，同時在開挖面前方用切削裝置進行土體開挖，通過出土機械運出洞外，靠千斤頂在后部加壓頂進，并拼裝預制混凝土管片，形成隧道結構的一種機械化施工方法。盾構泥水分離系統設備，主要由泥漿篩分系設備和旋流分離設備組成。具體包括泥漿振動篩和除沙除泥旋流分離系統組成，具體是根據現場掘進環境，鉆屑泥漿的粘度、密度等重要參數為參考，來定制配置泥水分離設備和系統！

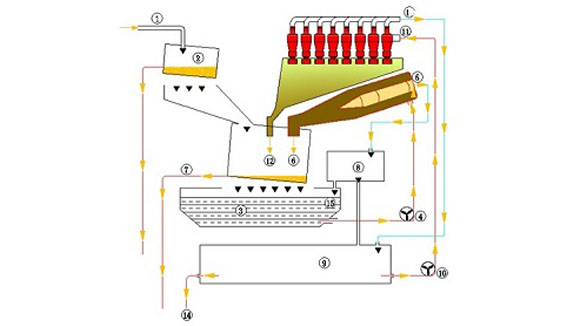

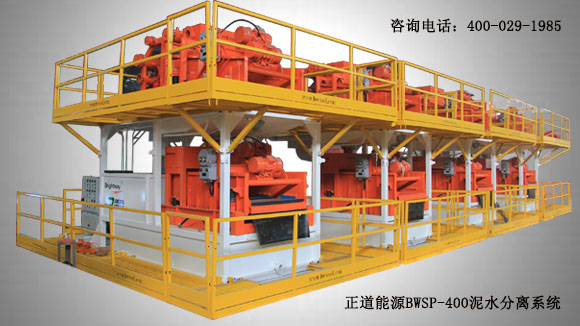

BWSP-400 系列泥水分離系統原理：

1. 泥漿分離和處理分離系統的作用是將盾構切削土砂形成的泥水進行顆粒分離和處理后，再將回收泥漿泵入調整槽。采用振動篩作為一級分離比較合適，振動篩的作用是對泥水作預處理，去除團狀和塊狀等粗大的顆粒。粗顆粒的分離采用多層振動篩，以滿足顆粒物的分級， 不同大小的顆粒物經過振動篩不同目數的篩網處理，以滿足現場使用要求的泥漿顆粒物，處理過程中大于篩網目數的顆粒物被排除到系統之外，經過篩網過濾后的漿液流入沉淀池。






2. 旋流處理系統，由除砂及除泥兩部分組成，主要是將振動篩分離后的中細顆粒漿液再次進行細化處理，逐次降低漿液粒徑，以達到現場旋流分離。 旋流器的工作原理是依據水動力高速旋轉產生的離心力達到處理目的，利用旋流泵在旋轉過程使旋流器產生負壓力，迫使旋流器內部懸浮的細微顆粒，通過離心作用產生螺旋式上升，通過上溢流口被負壓力擠出，漿液中粗重顆粒在重力作用下，落入下溢口的棄漿槽內。旋流器不同的內徑和頸長比以及不同工作壓力決定旋流器的處理效果及處理能力。

正道能源的泥漿分離/脫水/干化設備已應用到包括：頂管施工、隧道掘進、市政打樁、地下防滲墻建設等多個領域，都顯示了良好的處理性能和效果。如果您想看更多盾構泥水分離系統案例？點擊這里?。?！
