BWSP-400 系列泥水分離系統是針對盾構領域設計的可適配2500mm左右的大口徑盾構隧道掘進機，設計最大處理量為 400m³/h。BWSP-400 泥水分離系統的整個篩分模塊由振動篩和除砂除泥兩套組成，其中由振動篩由一個用于去除大顆粒的粗篩和一個二級細篩組成；系統結構分上下布局，科學合理。
相關案例：《
BWSP-400 系列泥水分離系統應用案例》

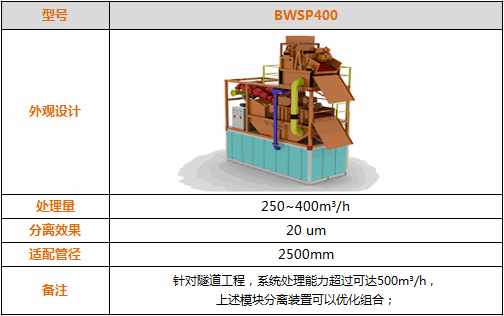

BWSP-400 系列泥水分離系統參數
作為中國專業的泥水分離設備及系統設計生產廠家，正道能源 brightway公司可按照客戶需求設計不同的泥水分離方案，及生產不同的系列，不同型號泥水分離裝置，包括：BWSP500 (500m3/h)，BWSP1000 (1000m3/h)，BWSP1500 (1500m3/h), BWSP3000 (3000m3/h)，BWSP4000-20 (4000m3/h)，BWSP6000-20 (6000m3/h)等。

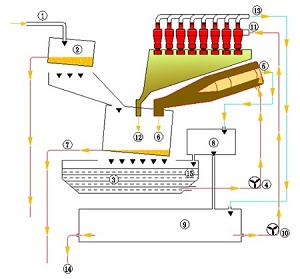

BWSP-400 系列泥水分離系統原理
1. 泥漿分離和處理分離系統的作用是將盾構切削土砂形成的泥水進行顆粒分離和處理后，再將回收泥漿泵入調整槽。采用振動篩作為一級分離比較合適，振動篩的作用是對泥水作預處理，去除團狀和塊狀等粗大的顆粒。粗顆粒的分離采用多層振動篩，以滿足顆粒物的分級， 不同大小的顆粒物經過振動篩不同目數的篩網處理，以滿足現場使用要求的泥漿顆粒物，處理過程中大于篩網目數的顆粒物被排除到系統之外，經過篩網過濾后的漿液流入沉淀池。
2. 旋流處理系統，由除砂及除泥兩部分組成，主要是將振動篩分離后的中細顆粒漿液再次進行細化處理，逐次降低漿液粒徑，以達到現場旋流分離。 旋流器的工作原理是依據水動力高速旋轉產生的離心力達到處理目的，利用旋流泵在旋轉過程使旋流器產生負壓力，迫使旋流器內部懸浮的細微顆粒，通過離心作用產生螺旋式上升，通過上溢流口被負壓力擠出，漿液中粗重顆粒在重力作用下，落入下溢口的棄漿槽內。旋流器不同的內徑和頸長比以及不同工作壓力決定旋流器的處理效果及處理能力。
BWSP-400系列泥水分離系統特點
在隧道掘進過程中，所產生的漿料完全由礫石、石塊、砂粒、泥水等顆粒組成。針對微隧道漿液和隧道漿料的粒徑大小和物理原理，采用了專用盾構施工泥水分離系統，可將泥漿中大顆粒經及懸浮液完全分離出來，二次回收利用。正道能源所生產的BWSP系列泥水分離設備及系統，是一套既遵循科學物理原理又結合工程實際而設計出的一體化泥水分離處理方案，具有一下特點：
1. 配有高激振力雙層泥漿振動篩，分離高效和穩定的；
2. 配有高耐磨聚氨酯或鑄鐵旋除砂除泥旋流器，很好實現分離精度；
3. 經過長期現場驗證的篩網使用可調和持久，能夠處理高固體負載；
4. 模塊化設計，結構緊湊，易于安裝和操作，體積小，便于運輸；
